Dalam pengembangan produk dan pengujian keandalan, para insinyur sering kali memerlukannya
mensimulasikan kondisi lingkungan ekstrem untuk mengevaluasi kinerja material dan komponen dari waktu ke waktu. ECU otomotif harus dimulai pada−40 derajatdi musim dingin dan terus beroperasi di dekatnya85 derajatdi bawah kap, sementara baterai litium dan modul fotovoltaik mungkin akan bertabrakanKelembapan 85 derajat / 85 % RH-kondisi panas hingga 1000 jam. Tanpa simulasi lingkungan yang terkendali, risiko seperti korosi, kegagalan segel, degradasi insulasi, dan kelelahan solder dapat tetap tersembunyi hingga terjadi kegagalan lapangan yang merugikan.
Baru-baru ini, pelangganKeyhanberbagi umpan balik setelah memasang ruangan di laboratoriumnya:"Kami telah menggunakan ruangan itu sejak minggu lalu. Sejauh ini secara keseluruhan bagus. Saya akan terus mengabari Anda."Selama pengoperasian awal, sistem menunjukkan peningkatan suhu yang stabil, pengaturan kelembapan yang konsisten, dan kinerja keseluruhan yang lancar. Untuk laboratorium pengujian,-stabilitas tahap awal ini sangat penting karena-pengujian berdurasi panjang-sepertiPaparan panas lembab 85 derajat / 85 % RHatauSiklus termal −40 derajat hingga +85 derajat-membutuhkan pengendalian lingkungan yang andal dan tidak terputus untuk memastikan data yang dapat dipercaya.
Untuk meniru kondisi yang menuntut ini, laboratorium khususnya mengandalkan peralatan pengujian lingkungan yang canggihRuang Uji Siklus TermalDanRuang Kejut Termal. Meskipun keduanya mensimulasikan perubahan suhu, keduanya berbeda secara signifikan dalam metode pengujian, kecepatan transisi, dan tujuan aplikasi. Memahami perbedaan ini memungkinkan para insinyur dan tim QA memilih ruang yang paling sesuai untuk pengujian keandalan dan kualifikasi produk yang akurat.
Ruang Uji Siklus Termal vs Ruang Kejut Termal
Perbedaan utama antara Ruang Uji Siklus Termal dan Ruang Kejutan Termal terletak pada bagaimana perubahan suhu diterapkan pada sampel uji. Perputaran termal secara bertahap mengubah suhu dalam satu ruang, sementara kejutan termal dengan cepat memaparkan sampel pada suhu ekstrem di antara zona-zona terpisah.
Perbedaan penting lainnya adalahlaju perubahan suhu. Siklus termal berfokus pada laju peningkatan yang terkendali untuk menyimulasikan-paparan lingkungan jangka panjang, sedangkan guncangan termal mereplikasi transisi suhu mendadak yang mungkin terjadi-kondisi dunia nyata.
|
|
|
|
|---|---|---|
| Fitur | Ruang Uji Siklus Termal | Ruang Kejut Termal |
| Metode Tes | Peningkatan suhu bertahap dalam satu ruang | Transfer instan antara zona panas dan dingin |
| Transisi Suhu | Jalan terkendali (umumnya 1–5 derajat / menit) | Perubahan cepat dalam hitungan detik |
| Kisaran Suhu | Biasanya –70 derajat hingga +200 derajat | Biasanya –70 derajat hingga +200 derajat |
| Metode Pemindahan | Tidak ada gerakan fisik | Pergerakan keranjang antar zona/Peredam pneumatik mengontrol perpindahan antar zona. |
| Waktu Transisi | Menit | Kurang dari atau sama dengan 3 detik |
| Tujuan Utama | Simulasikan-penuaan lingkungan jangka panjang | Simulasikan tekanan termal yang tiba-tiba |
| Standar Khas | IEC 60068-2-14, JESD22-A104 | MIL-STD-883, JESD22-A106 |
Secara sederhana,siklus termal mengevaluasi ketahanan terhadap paparan suhu berulang, ketikakejutan termal mengevaluasi ketahanan terhadap suhu ekstrem yang tiba-tiba.
Metode Pengujian Ruang Uji Siklus Termal LIB
Ruang Uji Siklus Termal biasanya mengikuti prosedur pengujian standar untuk memastikan hasil yang konsisten dan berulang. Salah satu standar internasional yang banyak digunakan adalahIEC 60068-2-14 (Uji Perubahan Suhu), yang mengevaluasi bagaimana komponen elektronik menahan siklus pemanasan dan pendinginan yang berulang.
Proses pengujian melibatkan peningkatan dan penurunan suhu secara bertahap sesuai dengan profil yang ditentukan sambil mempertahankan tekanan tertentu.
Contoh: Prosedur Tes Siklus 1 (Berdasarkan IEC 60068-2-14)
Profil pengujian siklus termal yang umum mengikuti langkah-langkah berikut:
Langkah 1: Paparan Suhu Rendah
Sampel uji distabilkan pada–40 derajat selama 30 menit. Tahap ini memastikan seluruh produk mencapai kesetimbangan termal sebelum transisi suhu dimulai.
Langkah 2: Kenaikan Suhu Terkendali
Ruangan tersebut secara bertahap meningkatkan suhu sekitar3 derajat per menithingga mencapai setpoint suhu tinggi.
Langkah 3: Paparan Suhu Tinggi
Suhu dipertahankan pada+85 derajat selama 30 menituntuk mensimulasikan kondisi lingkungan yang panas.
Langkah 4: Tahap Pendinginan
Ruang mengurangi suhu sekitar1–2 derajat per menit, kembali ke–40 derajatuntuk menyelesaikan satu siklus penuh.
Uji reliabilitas yang lengkap mungkin termasuk100 hingga 1000 siklus, tergantung pada persyaratan kualifikasi produk.
Metode pengujian ini banyak digunakan di industri seperti:
1. Validasi elektronik otomotif
2. Pengujian keandalan papan sirkuit tercetak
3. Evaluasi kemasan semikonduktor
4. Pengujian ketahanan komponen dirgantara
Tes ini sering dilakukan berdasarkan standar termasuk:
1. SIE 60068-2-14
2.JESD22-A104
3.MIL-STD-810
4. ASTM D6944
Keuntungan dari Ruang Uji Siklus Termal LIB
Ruang Uji Siklus Termal LIB dirancang untuk menghasilkan pengujian lingkungan yang akurat dan berulang untuk laboratorium modern.
Kontrol suhu yang tepat memastikan data yang andal.
Ruangan itu menggunakanSensor PT100 Kelas Adan kontrol PID untuk menjaga fluktuasi suhu di dalamnya±0,5 derajat, memastikan hasil yang akurat dan berulang sepanjang siklus pengujian yang panjang.
|
|

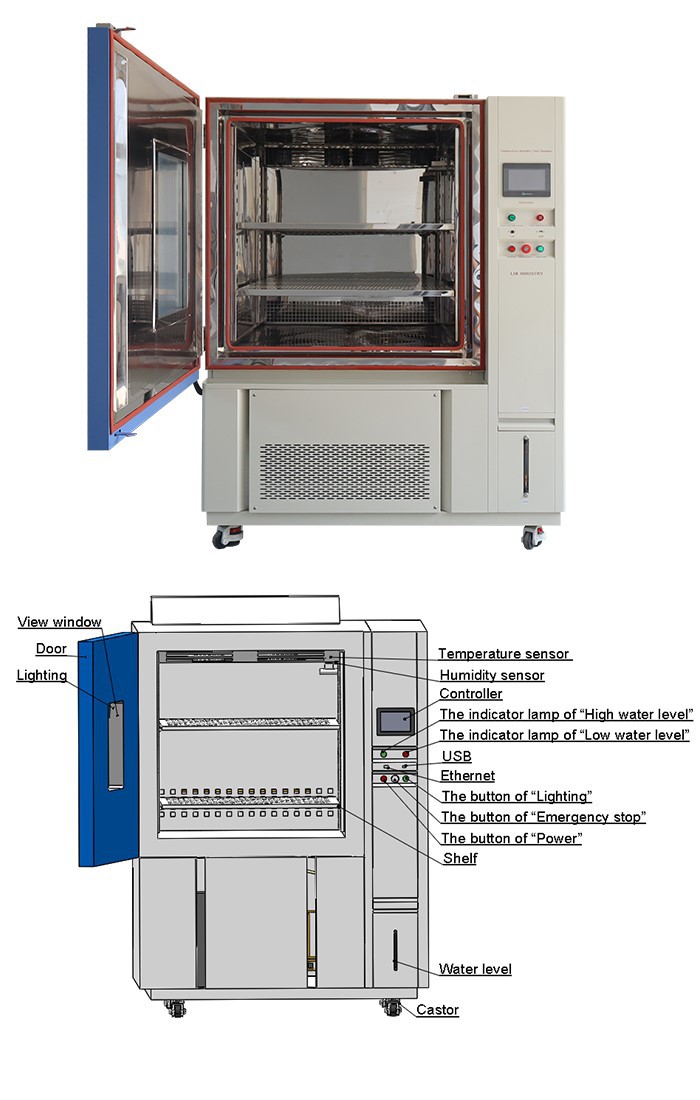

Nama | Ruang Suhu Kelembaban | ||||
|
Model |
TH-100 |
|||||
|
Dimensi dalam (mm) |
400*500*500 |
|||||
|
Dimensi keseluruhan (mm) |
860*1050*1620 |
|||||
|
Kapasitas |
100L |
|||||
|
Kisaran suhu |
-20 derajat -+150 derajat |
|||||
|
Tipe rendah |
A: -40 derajat B: -70 derajat C -86 derajat |
|||||
|
Kisaran Kelembaban |
20%-98%RH |
|||||
|
Penyimpangan suhu |
± 2,0 derajat |
|||||
|
Tingkat pemanasan |
3 derajat / mnt |
|||||
|
Tingkat pendinginan |
1 derajat / mnt |
|||||
|
Pengendali |
Pengontrol layar sentuh LCD berwarna yang dapat diprogram, antarmuka multi-bahasa, Ethernet, USB |
|||||
|
Pendingin |
R404A, R23 |
|||||
|
Bahan eksterior |
Pelat Baja dengan lapisan pelindung |
|||||
|
Bahan dalam ruangan |
Baja tahan karat SUS304 |
|||||
|
Konfigurasi standar |
1 Lubang kabel (Φ 50) dengan steker; 2 rak |
|||||
|
Fungsi Pengaturan Waktu |
0,1~999,9 (S,M,H) dapat diatur |
|||||
|
|
|
|
|
|

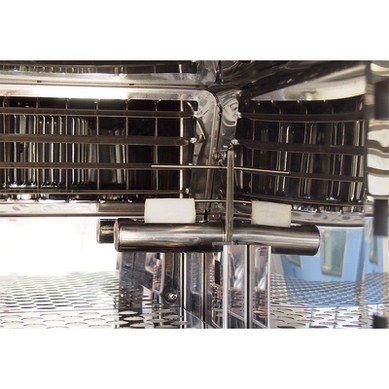

| Ruang Kerja yang Kuat | Lubang Kabel | Sensor Suhu dan Kelembaban | pengontrol PID |
1. Rentang pengujian yang luas mendukung banyak industri.
Ruang LIB beroperasi dari–70 derajat hingga +180 derajat, yang mencakup sebagian besar persyaratan pengujian keandalan untuk elektronik, komponen otomotif, dan material luar angkasa.
2. Tingkat ramp yang efisien mengurangi waktu pengujian.
Dengan kecepatan pemanasan hingga3 derajat / menitdan tingkat pendinginan di sekitar1–2 derajat / mnt, para insinyur dapat menyelesaikan pengujian siklus termal yang kompleks dengan lebih cepat sambil mempertahankan kondisi lingkungan yang stabil.
3. Aliran udara yang seragam menjamin paparan yang konsisten.
Sistem sirkulasi udara multi-arah mendistribusikan udara secara merata di dalam ruangan, menjaga keseragaman suhu di dalamnya±1,5 derajatdi seluruh ruang kerja.
4. Konstruksi tahan lama memastikan umur panjang.
Interiornya dibangun denganBaja tahan karat SUS304, memberikan ketahanan terhadap korosi dan pembersihan yang mudah, sementaraEksterior baja A3 dengan lapisan pelindungmeningkatkan daya tahan di lingkungan industri.
5. Kontrol cerdas yang dapat diprogram menyederhanakan pengoperasian.
ItuPengontrol layar sentuh berwarna 7 incimendukung hingga120 program dengan masing-masing 100 langkah, memungkinkan para insinyur membangun siklus suhu yang kompleks dan menyimpannya untuk penggunaan berulang.
FAQ tentang Ruang Uji Siklus Termal
1. Apa tujuan uji siklus termal?
Uji siklus termal mengevaluasi bagaimana material dan komponen merespons perubahan suhu berulang, mengidentifikasi potensi kegagalan seperti retak, delaminasi, atau kelelahan solder.
2. Industri apa yang menggunakan pengujian siklus termal?
Pengujian siklus termal umumnya digunakan dalam bidang elektronik, manufaktur otomotif, teknik dirgantara, produksi semikonduktor, dan validasi perangkat medis.
3. Standar apa yang memerlukan pengujian siklus termal?
Standar pengujian umum meliputiIEC 60068-2-14, JESD22-A104, MIL-STD-810, DanStandar pengujian lingkungan ASTM.
4. Berapa banyak siklus yang biasanya diperlukan?
Sebagian besar uji reliabilitas memerlukan100 hingga 1000 siklus, tergantung pada spesifikasi produk dan kebutuhan industri.
5. Apa perbedaan antara siklus termal dan pengujian kejut termal?
Perputaran termal mengubah suhu secara bertahap dalam satu ruang, sementara kejutan termal menyebabkan sampel mengalami perubahan suhu mendadak dengan memindahkan sampel secara cepat antara zona panas dan dingin.
Kontak Industri LIB hari ini untuk mengeksplorasi siklus termal khusus dan solusi pengujian kejutan termal yang dirancang untuk meningkatkan keandalan produk, mempercepat pengembangan, dan memenuhi standar pengujian lingkungan internasional.
